Çelik boru ve profil ataşmanlarında güvenilir çözüm: Dawson kelepçeleri

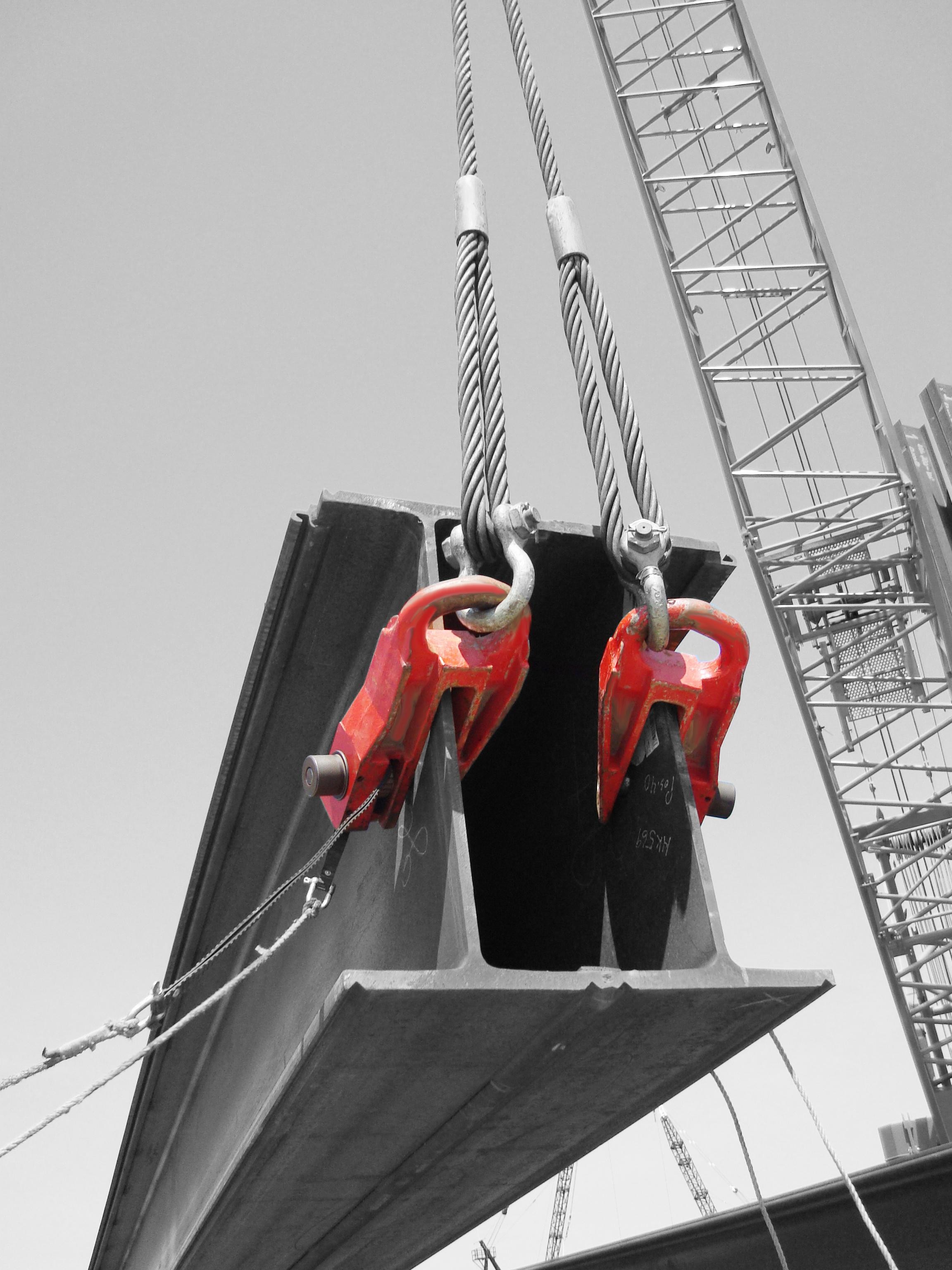

Dawson; çelik boru, palplanş ve profil kaldırma ile taşıma işlerinde güvenli çalışma, sağlam yapı ve kolay uygulama ilkeleriyle öne çıkar. Dünyada sık tercih edilen kelepçe üreticilerinden biri olarak pinli kelepçeler (EGRS), cırcırlı kelepçeler (ERRS) ve boru ile profil taşıma kancalarını sunar. Sahada güvenlik ve tekrarlanabilir bağlantı önceliklidir: EGRS’te kilitleme ve çözme adımları netleştirilir; ERRS’te sıkma–gevşetme döngüsü operasyon hızına katkı sağlar. TCP 3.0 (YALE) için CMU 3 ton, profil et kalınlığı üst sınırı B max 24 mm. ERBS, H profiller için 3 ton kapasitelidir; pin deliği çapı C = 25 mm.
Kesin seçim, ataşman uyumu ve güncel tip onayı için info@neftas.com, 0212-963-3333 veya teknik özet üzerinden Neftaş ile görüşün. Neftaş Makina Sanayi ve Ticaret A.Ş. — Tarakçı Cad. No:21, Sarıyer, İstanbul · www.NEFTAS.com
Teknik özellik özeti
Tip seçiminde revizyon, opsiyonlar ve kullanım talimatı için üretici dokümantasyonu ile Neftaş satış ekibi esas alınmalıdır.
EGRS ve ERRS tip listesi · kapasite · B max · pin giriş A · ağırlık
A: pin deliği giriş mesafesi (mm). B: profilin et kalınlığı üst sınırı (mm). kg: yaklaşık kütle.
| Model | CMU (ton) | B max (mm) | Pin giriş A (mm) | Ağırlık (kg) |
|---|---|---|---|---|
| TCP 3.0 (YALE) — profil kelepçesi | ||||
| TCP 3.0 (YALE) | 3 | 24 | — | — |
| EGRS — pinli | ||||
| EGRS 4T/150 | 4 | 30 | 150 | 18 |
| EGRS 7,5T/150 | 7,5 | 30 | 150 | 22 |
| EGRS 7.5T/250 | 7,5 | 30 | 250 | 18 |
| EGRS 10T/150 | 10 | 30 | 150 | 28 |
| EGRS 10T/250 | 10 | 30 | 250 | 18 |
| ERRS — cırcırlı | ||||
| ERRS 3,5T/150 | 3,5 | 30 | 150 | 28 |
| ERRS 3,5T/250 | 3,5 | 30 | 250 | 22 |
| ERRS 5T/150 | 5 | 30 | 150 | 35 |
| ERRS 5T/250 | 5 | 30 | 250 | 18 |
| ERRS 7,5T/150 | 7,5 | 30 | 150 | 35 |
| ERRS 7,5T/250 | 7,5 | 30 | 250 | 22 |
| ERRS 7,5T/300 | 7,5 | 32 | 300 | 20 |
| ERRS 10T/150 | 10 | 30 | 150 | 15 |
| ERRS 10T/250 | 10 | 30 | 250 | 20 |
| ERRS 10T/300 | 10 | 32 | 300 | 19 |
| ERRS 25T/250 | 25 | 46 | 250 | 60 |
| ERRS 40T/250 | 40 | 50 | 250 | 67 |
| ERBS — H profil · pin çapı C = 25 mm · 3 ton | ||||
Not: Ağırlıklar modele göre değişebilir; sipariş öncesi güncel tip listesi ile teyit edin.
Boru kaldırma aparatları — ölçü haritası ve boru / sapan eşlemesi

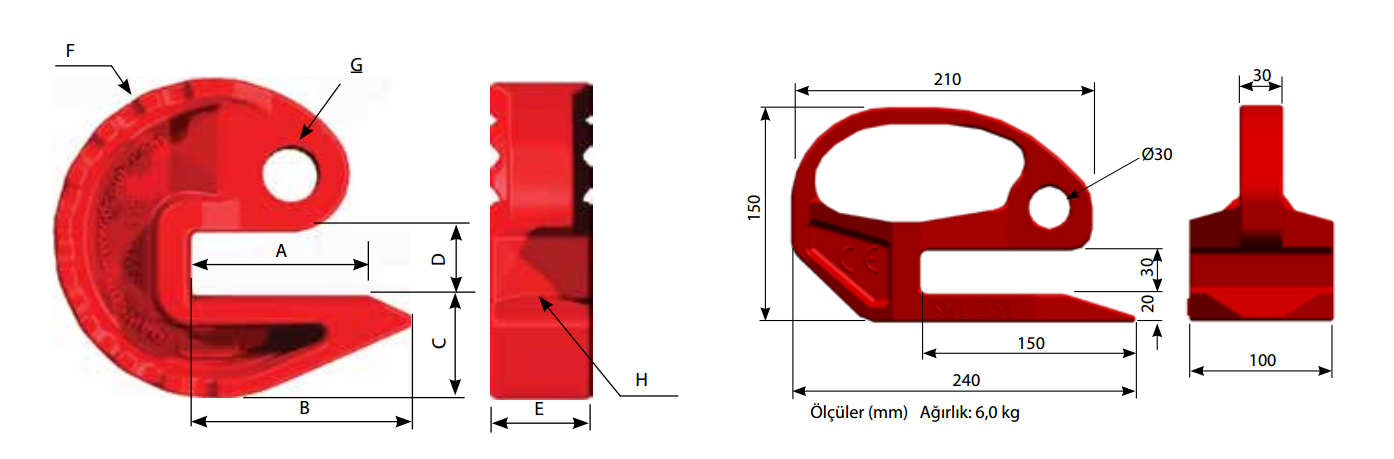

Ölçüler milimetre cinsinden A–H harfleriyle kodlanır. Örnek gövde için kütle 6,0 kg.
| Boru ağırlığı (max) | A (mm) | B (mm) | C (mm) |
|---|---|---|---|
| 2,5 Ton | 120 | 150 | 20 |
| 12 Ton | 140 | 175 | 80 |
| 16 Ton | 164 | 190 | 88 |
| 24 Ton | 235 | 260 | 122 |
| Parametre | Değerler |
|---|---|
| MAX YÜK | 12T – 24T · 16T – 32T · 24T – 48T |
| Boru boyu örnekleri | 5 m · 10 m · 20 m · 30 m |
| Minimum sapan boyu | 3,5 m · 7 m · 14 m · 21 m |
| D–H ve radius notları | R125 Ø45 R124 · R143 Ø54 R305 · Ø62 R305 vb. (şema üzerinden) |
- Şema ölçüleri
- Boru ağırlığı kademesi
- Sapan uzunluğu
- Üç kolonlu MAX YÜK
Kullanım ve uyumluluk hatırlatmaları
Aşağıdaki maddeler genel güvenlik çerçevesidir; yerel mevzuat, işyeri prosedürleri ve üretici kullanım kılavuzu önceliklidir.
- Profil et kalınlığı ve pim mesafesi uyumu
- Kilitleme / çözme prosedürü (EGRS)
- Cırcır sıkma kontrolü (ERRS)
- Sapan–boru boyu eşlemesi
- Muayene ve periyodik kontrol
