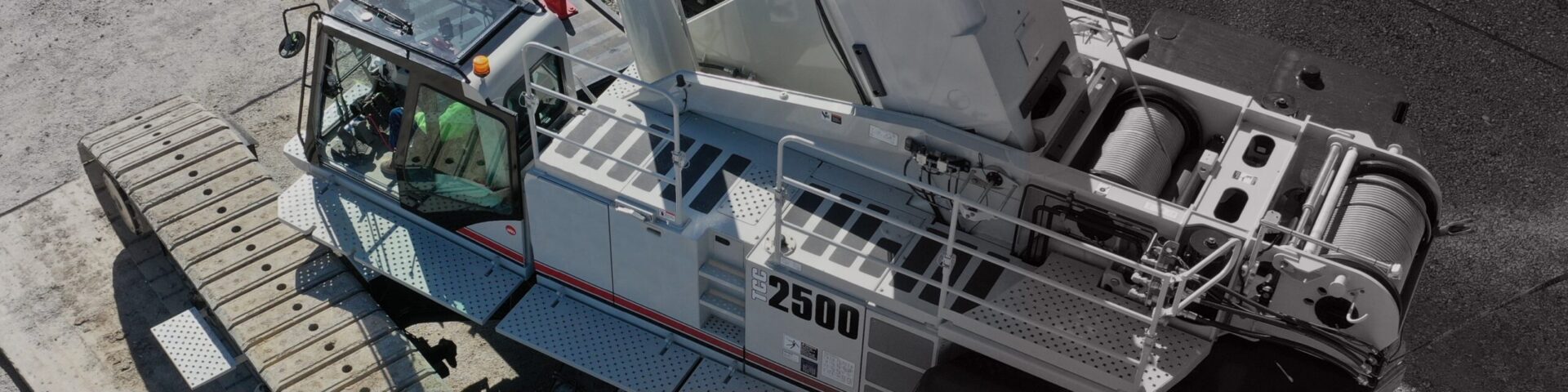

Paletli teleskopik vinçler
Paletli teleskopik vinçler; kompakt ayak izinde yüksek baz kapasitesi ve uzun bom kombinasyonları sunar. Özet yalnızca metrik birimlerdedir; karşı ağırlık paketleri ve taşıma yükleri için güncel üretici datası ile Neftaş satış mühendisliği kullanılmalıdır.
Saha görselleri
Link-Belt paletli teleskopik vinçler — gerçek proje ve uygulama fotoğrafları.
Orta kapasite paletli teleskopik modeller; kompakt ayak izinde bom uzatma ve palet hareketliliği bir arada.
Yüksek kapasite sınıfı — TCC-1400 ve TCC-2500; uzun bom kombinasyonları ve ağır endüstriyel kaldırma projeleri.
Farklı proje koşullarından saha kareleri — bom detayı ve genel operasyon görünümleri.
Telescopic Crawler modelleri
Kartlar Link-Belt üretici tip sayfalarına gider; kapasite ve bom metrik özetten alınmıştır.
-
TCC-550 51 t @ 3 m · ana bom 11,2–35,1 m (4 parça) · maks. uç 52,4 m Tam güç · 160 kW · hat 76,0 kN · 167,5 m/dk Üretici sayfası → -
TCC-800 75 t @ 3 m · ana bom 11,8–36,6 m (4 parça) · maks. uç 56,2 m Tam güç · 173 kW · hat 80,9 kN · 136,8 m/dk Üretici sayfası → -
TCC-1200 110 t @ 3 m · ana bom 12,2–45,7 m (5 parça) · maks. uç 64,3 m Tam güç · 239 kW · hat 99,5 kN · 163,7 m/dk Üretici sayfası → -
TCC-1400 127 t @ 2,3 m · ana bom 12,9–59,5 m (6 parça) · maks. uç 78,5 m Pim & mandal · 239 kW · hat 99,5 kN · 163,7 m/dk Üretici sayfası → -
TCC-1800 163 t @ 2,5 m · ana bom 13–60,1 m (6 parça) · maks. uç 95,8 m Pim & mandal · 231 kW · hat 125,8 kN · 137,2 m/dk Üretici sayfası → -
TCC-2500 223 t @ 2,8 m · ana bom 13,3–68 m (7 parça) · maks. uç 105,4 m Pim & mandal · 239 kW · hat 127,2 kN · 123,1 m/dk Üretici sayfası →
Teknik özet (metrik)
Rakamlar üretici sitesindeki metrik sütunlarından derlenmiştir; palet konfigürasyonu ve opsiyonlar modele göre değişir.
Telescopic Crawler · model karşılaştırması
Kapasite: baz derecelendirme @ yarıçap. Hat çekişi üretici özetinde kg olarak verilen değerden kN’e hizalanmıştır.
| Model | Baz kapasite @ yarıçap | Ana bom (min–max) | Teleskop | Uç kanat / fly | Maks. uç yüksekliği | Güç | Hat çekişi / hızı |
|---|---|---|---|---|---|---|---|
| TCC-550 | 51 t @ 3 m | 11,2–35,1 m (4 parça) | Tam güç | Uç kanat 8,7–15,5 m | 52,4 m | 160 kW @ 1 800 d/d | 76,0 kN · 167,5 m/dk |
| TCC-800 | 75 t @ 3 m | 11,8–36,6 m (4 parça) | Tam güç | SmartFly 10,7–17,7 m | 56,2 m | 173 kW @ 2 000 d/d | 80,9 kN · 136,8 m/dk |
| TCC-1200 | 110 t @ 3 m | 12,2–45,7 m (5 parça) | Tam güç | Fly 3–9,4–16,7 m | 64,3 m | 239 kW @ 1 800 d/d | 99,5 kN · 163,7 m/dk |
| TCC-1400 | 127 t @ 2,3 m | 12,9–59,5 m (6 parça) | Pim & mandal | SmartFly 3–9,4–16,7 m | 78,5 m | 239 kW @ 1 800 d/d | 99,5 kN · 163,7 m/dk |
| TCC-1800 | 163 t @ 2,5 m | 13–60,1 m (6 parça) | Pim & mandal | SmartFly 3,1–9,9–16,8 m · 1–3 × 5,5 m kafes uzatma | 95,8 m | 231 kW @ 2 200 d/d | 125,8 kN · 137,2 m/dk |
| TCC-2500 | 223 t @ 2,8 m | 13,3–68 m (7 parça) | Pim & mandal | Fly 3,7–12,2–20,4 m · 1–2 × 7,6 m kafes uzatma | 105,4 m | 239 kW @ 1 800 d/d | 127,2 kN · 123,1 m/dk |
Taşıma kütlesi (özet): TCC-550 ~45 291 kg; TCC-800 ~45 187 kg; TCC-1200 ~40 370 kg; TCC-1400 ~42 456 kg; TCC-1800 ~48 973 kg; TCC-2500 ~48 605 kg.
Not (TCC-2500): Üretici sitesindeki metrik üst/alt karşı ağırlık satırında birim tutarsızlığı görülür; sipariş için güncel tip datasında lb veya düzeltilmiş metrik değerleri ile teyit edin (ör. ~69 853 kg / ~19 959 kg lb’den çevrim).
- Palet şasi · teleskopik bom
- Tier 4 Final / Stage V motorlar
- SmartFly ve kafes uzatmalar
Seçim ve sahada güvenlik — hatırlatmalar
Yük tablaosu, zemin taşıma kapasitesi ve görev geometrisi için makineye özel dokümantasyon ile Neftaş teknik satış birimi birlikte değerlendirilmelidir.
- Baz kapasite ≠ görev başına kullanılabilir kapasite
- Yarıçap · bom · fly kombinasyonu
- Karşı ağırlık ve taşıma / demontaj şeması
- Operatör eğitimi ve periyodik kontrol
